化工離心泵揚程計算圖解

　　化工離心泵的揚程計算是選擇泵的重要依據，這是由管網系統的安裝和操作條件決定的。計算前應先繪制流程草圖，平、立面布置圖，計算出管線的長度、管徑及管件型式和數量。

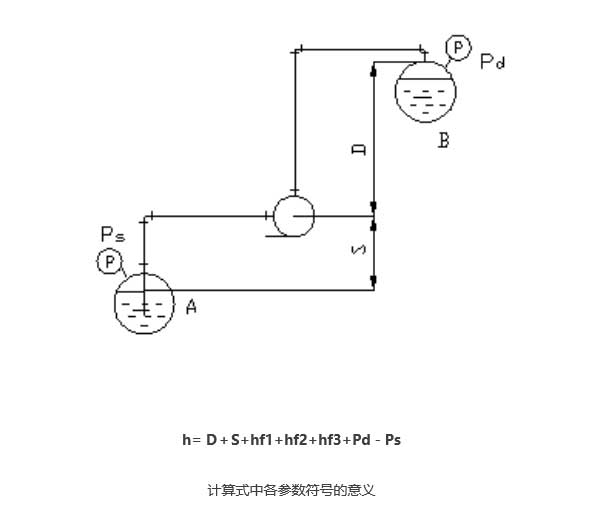

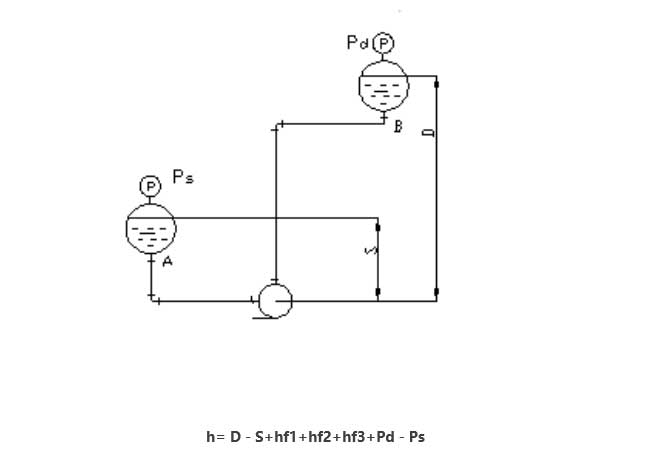

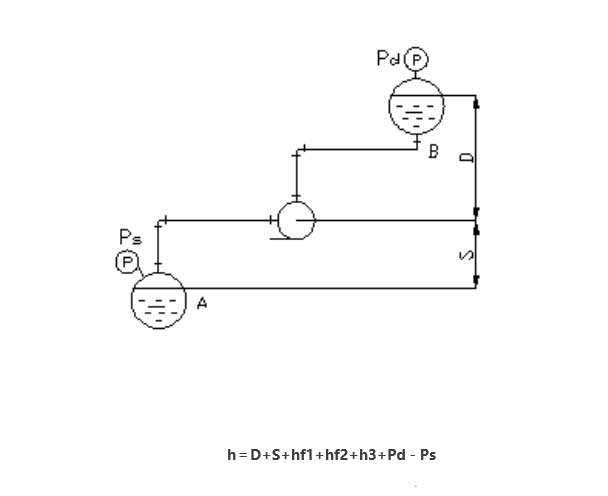

　　一般管網如下圖所示，(更多圖例可參考化工工藝設計手冊)。

　　D——排出幾何高度，m；

　　取值：高于泵入口中心線：為正;低于泵入口中心線：為負;

　　S——吸入幾何高度，m；

　　取值：高于泵入口中心線：為負;低于泵入口中心線：為正;

　　Pd、Ps——容器內操作壓力，m液柱（表壓）；

　　取值：以表壓正負為準

　　Hf1——直管阻力損失，m液柱;

　　Hf2——管件阻力損失，m液柱;

　　Hf3——進出口局部阻力損失，m液柱;

　　h ——泵的揚程，m液柱
